Antenne Cubiche e Lineari HF a Stato Solido: Installazione e Prestazioni

En bref

• Antenne cubiche (quad a loop chiuso) e antenne lineari (dipoli, end-fed, long wire) si scelgono in base a spazio, rumore locale e obiettivo operativo in HF.
• Con finali a stato solido, la qualità dell’impianto antenna conta quanto i watt: ROS, modo comune e ritorni RF diventano decisivi.
• Una quad tende a risultare “più silenziosa” in ricezione; inoltre mantiene spesso una banda passante più ampia e un comportamento stabile su più sottobande.
• L’installazione va progettata come sistema: meccanica, linea di discesa, choke, messa a terra funzionale, protezioni e gestione della radiofrequenza in stazione.
• Le prestazioni reali si verificano con misure: analizzatore, corrente di modo comune, pattern stimato, e log di collegamenti su giorni diversi.

Nel radiantismo moderno, l’attenzione si concentra spesso su ricetrasmettitori compatti, DSP evoluti e finali a stato solido capaci di erogare potenza con efficienza e linearità. Tuttavia, quando il segnale deve attraversare il rumore urbano e “bucare” una finestra di propagazione in HF, la differenza la fa quasi sempre l’antenna, ossia l’intero impianto antenna inteso come sistema elettromeccanico. Non basta scegliere tra antenne cubiche e antenne lineari; serve capire come reagiscono a quote realistiche, a ostacoli vicini, e ai vincoli di sicurezza. Inoltre, con amplificatori solid-state e accordatori rapidi, cresce la sensibilità a ROS elevati, correnti di modo comune e rientri RF, quindi la progettazione deve essere più rigorosa. Il punto chiave è che un progetto credibile integra tecnologia RF, meccanica, protezioni e misure sul campo. Anche perciò, un’antenna “perfetta” non esiste: esiste quella ottimizzata per il sito, la banda e lo stile operativo.

Per rendere concreti i concetti, si consideri una scena ricorrente: una stazione di provincia, con un tetto a falda, un palo telescopico in vetroresina, e la necessità di operare sia in CW sia in SSB in modo agile. In quel contesto, una quad a due elementi può offrire un compromesso molto competitivo rispetto a una yagi equivalente, mentre una end-fed multibanda può risultare la scelta obbligata quando lo spazio è minimo. Tuttavia, la scelta diventa davvero efficace solo quando l’installazione include choke, linee adeguate, e un controllo reale del rumore. Così, la discussione si sposta dalla “marca” o dal “mito” alla verifica: misure, confronti, e correzioni progressive. È proprio lì che l’ottimizzazione antenna smette di essere teoria e diventa un metodo.

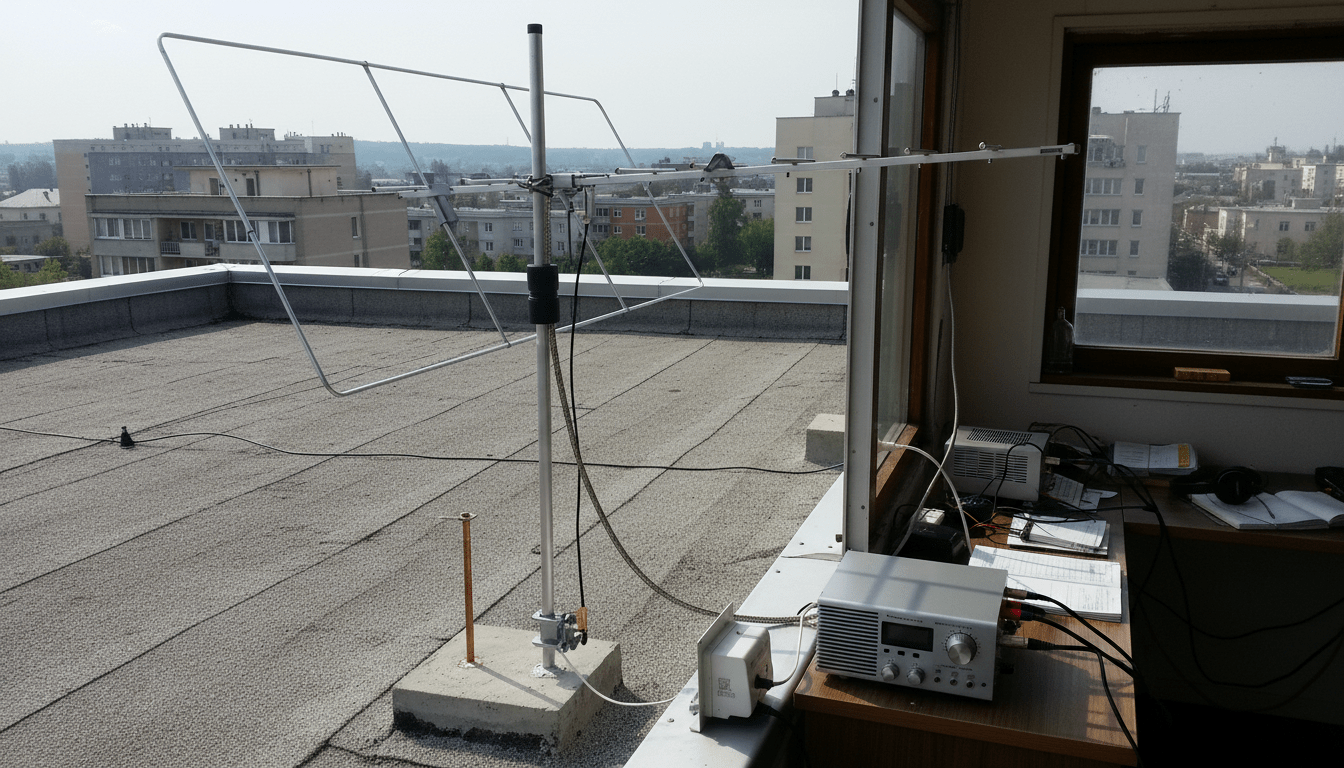

Antenne cubiche HF: principi, geometrie e vantaggi reali in ricezione

Le antenne cubiche (cubical quad) appartengono alla famiglia delle antenne a loop chiuso. Quindi, a differenza dei radiatori lineari, distribuiscono corrente e tensione in modo diverso lungo il perimetro. In pratica, si ottiene spesso una ricezione percepita come più “pulita”, perché il loop può risultare meno sensibile ad alcune componenti di rumore locale. Inoltre, molti radioamatori notano un comfort d’ascolto superiore in presenza di QRM impulsivo. Non si tratta di magia: la geometria e la polarizzazione effettiva, insieme al campo vicino, cambiano l’accoppiamento con sorgenti di disturbo domestiche.

La forma può essere quadrata oppure a rombo (“diamond”). Tuttavia, l’orientamento non rappresenta di per sé un problema se le dimensioni elettriche restano corrette. Infatti, il punto chiave è mantenere la lunghezza del loop coerente con l’onda intera della banda. Così, un montaggio a rombo può semplificare la meccanica e ridurre l’impatto visivo, senza penalizzare in modo significativo il comportamento in aria. Inoltre, la quad spesso tollera meglio l’ambiente vicino rispetto a una direttiva ad alto Q, perché la distribuzione d’impedenza non concentra gli estremi “sensibili” dove tipicamente si trovano forti campi reattivi.

Quota d’installazione e angolo di radiazione: perché a parità di altezza la quad “aiuta”

In HF, l’angolo di irradiazione dipende soprattutto dall’altezza in lunghezze d’onda. Perciò, un’antenna bassa tenderà a privilegiare angoli più alti, utili in NVIS e collegamenti regionali. Nonostante ciò, a parità di altezza reale, una quad direzionale può mantenere un lobo utile e un rapporto avanti/indietro spesso convincente. Questo comportamento spiega perché, in molte stazioni con vincoli di traliccio, la quad viene descritta come “quella che apre prima e chiude dopo”. In altre parole, la finestra utile può sembrare più ampia, soprattutto quando il rumore limita la soglia di decodifica.

Un esempio pratico chiarisce il punto: su un tetto a 8–10 metri dal suolo, una 2 elementi quad per 14 MHz può offrire un comportamento “da direttiva” credibile, mentre una yagi equivalente può soffrire di maggiore interazione con gronde, ringhiere e comignoli. Quindi, non si tratta di dichiarare un vincitore assoluto, bensì di riconoscere che la quad “perdona” di più in contesti reali. La frase chiave resta: l’antenna è sempre un compromesso, ma alcuni compromessi sono più stabili.

Banda passante e operatività mista CW/SSB: un vantaggio spesso sottovalutato

La quad tende ad avere una banda passante più generosa rispetto a direttive molto “tirate” di Q elevato. Di conseguenza, ROS e prestazioni restano più costanti su una porzione più ampia di banda. Questo aspetto conta molto quando si alternano CW e fonia, oppure quando si lavora in contest e non si vuole perdere tempo con accordi e micro-regolazioni. Inoltre, con finali a stato solido che riducono potenza o vanno in protezione al crescere del ROS, una curva più “larga” aiuta a mantenere potenza e linearità.

Va anche ricordato che la maggiore larghezza di banda non elimina la necessità di taratura. Tuttavia, riduce la probabilità di ritrovarsi con un’antenna eccellente solo su 50–80 kHz e mediocre altrove. Pertanto, in bande come 21 e 28 MHz, dove l’uso reale copre più segmenti, la quad può semplificare la vita operativa senza rinunciare alla direttività. L’insight operativo è semplice: una buona antenna è quella che permette di trasmettere quando serve, non solo quella che “fa grafici belli”.

Antenne lineari HF: dipoli, end-fed e long wire come soluzioni robuste e scalabili

Le antenne lineari restano le più diffuse perché si adattano a siti molto diversi. Inoltre, permettono di iniziare con budget contenuti e poi evolvere con ottimizzazioni mirate. Un dipolo risonante a mezza onda, alimentato correttamente, offre prestazioni prevedibili e un pattern stabile. Analogamente, una end-fed può risolvere vincoli di ancoraggio quando manca lo spazio per un centro di alimentazione. Tuttavia, proprio la semplicità nasconde insidie: ritorni di radiofrequenza in stazione, correnti di modo comune e rumore importato dal cavo coassiale.

In pratica, una long wire “random” può funzionare, ma richiede un accordatore, un contrappeso ragionato e un controllo serio delle correnti indesiderate. Quindi, quando si parla di ottimizzazione antenna, la parte invisibile (linea, choke, massa funzionale) vale quanto il filo in aria. Inoltre, in presenza di elettronica domestica rumorosa, una lineare mal gestita può diventare un’antenna eccellente… per raccogliere disturbi. Perciò serve metodo, non solo metri di rame.

End-fed multibanda: comodità, ma serve disciplina RF

Le end-fed multibanda sono popolari perché richiedono un solo punto alto e un solo supporto principale. Inoltre, si installano rapidamente con pali in vetroresina fino a quote realistiche, spesso attorno a 10–20 metri, se lo spazio lo consente. Tuttavia, l’alimentazione sbilanciata aumenta il rischio di correnti sulla calza del coassiale. Di conseguenza, un choke efficace vicino al punto di alimentazione diventa quasi obbligatorio. Anche un secondo choke in stazione può aiutare, soprattutto con cavi lunghi che attraversano ambienti ricchi di disturbi.

Un caso tipico: in un giardino stretto, una end-fed tesa tra casa e albero permette attività dai 40 ai 10 metri. Poi però compaiono rientri RF su microfono e audio. In quel momento, l’intervento corretto non è “abbassare la potenza”, bensì spezzare il percorso di modo comune con ferriti adatte e migliorare il riferimento di massa RF. Così, l’amplificatore a stato solido lavora in zona sicura e la modulazione resta pulita. L’insight è pratico: la comodità non elimina le leggi della tecnologia RF.

Dipolo e varianti: prevedibilità e manutenzione ridotta

Un dipolo ben dimensionato, con balun di corrente e discesa corretta, resta un riferimento. Inoltre, permette confronti affidabili con altre soluzioni, perché il suo comportamento è ben documentato. Se lo spazio è poco, si adottano versioni a V invertita; se invece si cercano più bande, si ricorre a trappole o a dipoli multibraccio. Tuttavia, ogni “aggiunta” introduce compromessi e spesso restringe la banda utile. Pertanto, è sensato scegliere in base alle bande davvero usate, non a un elenco teorico.

Quando l’obiettivo è la direttività, le lineari diventano anche elementi di array o direttive compatte. Nonostante ciò, il salto prestazionale richiede struttura e rotore, quindi bisogna valutare carichi al vento e vincoli di condominio. L’idea chiave resta: l’antenna più affidabile è quella che si può mantenere e misurare nel tempo, senza soluzioni provvisorie permanenti.

Un confronto visivo tra geometrie e dettagli di montaggio aiuta a riconoscere i punti critici: bracci, tensionamento dei fili, isolatori e gestione del punto di alimentazione. Inoltre, osservare misure reali di ROS e lobi stimati rende più facile tradurre la teoria in pratica di stazione.

Stato solido in HF: interfaccia con l’impianto antenna, linearità e protezioni

Un finale a stato solido in HF offre vantaggi chiari: avvio immediato, efficienza, controllo digitale e protezioni rapide. Tuttavia, proprio le protezioni rendono evidente ogni difetto dell’impianto antenna. Se il ROS sale, molti amplificatori riducono potenza o si disattivano per salvaguardare i transistor. Quindi, l’antenna non va considerata “qualcosa che si accorda comunque”, bensì un carico RF che deve restare ragionevole in tutta l’operatività prevista.

La linearità è un altro tema. In SSB, un amplificatore solido lavora bene se il drive è calibrato e se il carico è stabile. Di conseguenza, un’antenna con banda passante ampia e un’alimentazione pulita riduce variazioni d’impedenza percepite dal finale. Inoltre, la presenza di modo comune può alterare letture di ROS e creare interazioni strane con accordatori automatici. Perciò, prima di “accusare” l’amplificatore, conviene validare choke e percorso di ritorno RF.

Rientri RF e compatibilità elettromagnetica: il lato “audiophile” della stazione

In una stazione curata, la qualità audio non riguarda solo microfoni e filtri. Infatti, rientri di radiofrequenza possono generare distorsioni, compressioni anomale e click nei dispositivi vicini. Inoltre, si possono innescare comportamenti erratici su interfacce USB e CAT. Quindi, l’ottimizzazione antenna include anche il cablaggio interno: massa a stella, ferriti su cavi di controllo, separazione tra RF e segnali a bassa frequenza. Anche un semplice spostamento di cavi può ridurre accoppiamenti capacitivo-induttivi.

Un esempio concreto: con una end-fed senza choke, la calza diventa parte del radiatore. Di conseguenza, il microfono “sente” RF e il processore audio va in saturazione intermittente. Dopo l’installazione di un choke con ferriti adatte in prossimità dell’un-un, e dopo aver aggiunto una ferrite sul cavo microfonico, la modulazione torna stabile. L’insight finale è operativo: una stazione silenziosa nasce da una catena coerente, non da un singolo componente “miracoloso”.

Tabella di controllo rapido: sintomi, cause probabili, interventi

Quando le prestazioni calano o le protezioni intervengono, conviene seguire una checklist. Inoltre, annotare i risultati in log aiuta a distinguere tra propagazione e problemi locali. La tabella seguente offre un riferimento pratico, utile sia con antenne cubiche sia con antenne lineari.

Segnale/Sintomo	Possibile causa	Intervento consigliato	Impatto su prestazioni
ROS che varia toccando il coassiale	Correnti di modo comune	Choke vicino al feedpoint + ferriti in stazione	Stabilizza accordo e riduce rientri RF
Finale a stato solido riduce potenza in SSB	Carico instabile o ROS alto su sottobanda	Verifica banda utile, taratura antenna, linea migliore	Migliora linearità e potenza effettiva
Rumore di fondo elevato rispetto ad altre stazioni	Rumore importato dal coassiale o da alimentazioni	Choke, filtraggio rete, separazione cavi, loop/quad	Aumenta SNR, quindi intelligibilità
Audio “duro” o distorto solo in TX	RF nei cavi microfonici o interfacce	Ferriti, massa a stella, routing cavi	Riduce IMD e problemi di modulazione

Una volta messo in sicurezza il sistema RF, diventa naturale passare dal “funziona” al “funziona bene”. Il passo successivo riguarda l’installazione meccanica e la durata nel tempo.

Vedere misure su correnti di modo comune e scelte di ferriti aiuta a evitare interventi casuali. Inoltre, test comparativi mostrano perché due choke “simili” possono comportarsi in modo molto diverso sulle bande HF.

Installazione: meccanica, sicurezza e dettagli che cambiano davvero le prestazioni

Un’installazione efficace parte dalla meccanica. Quindi, prima di parlare di ROS o guadagno, si definiscono carichi al vento, flessioni del palo, tiranti e qualità dei fissaggi. Nel caso delle antenne cubiche, bracci e distanziatori devono mantenere la geometria, perché la deformazione cambia la risonanza. Nel caso delle antenne lineari, invece, contano tensionamento, isolatori e punti di sfregamento che nel tempo tagliano il conduttore. Inoltre, la scelta dei materiali incide su ossidazione e manutenzione, soprattutto in ambienti salmastri.

La sicurezza elettrica è altrettanto centrale. Perciò, si integra una protezione contro sovratensioni con scaricatore coassiale e un percorso di terra dedicato, compatibile con le normative locali. Nonostante ciò, la “terra RF” non coincide sempre con la terra di sicurezza: in molte installazioni si usano collegamenti corti e larghi per ridurre impedenza alle alte frequenze. Così, si minimizzano differenze di potenziale e si riducono rientri RF. Un impianto ordinato, inoltre, facilita diagnosi e interventi rapidi dopo un temporale.

Linea di discesa, connettori e perdite: quando il cavo è parte dell’antenna

In HF, le perdite del coassiale possono sembrare trascurabili, ma diventano importanti su tratte lunghe e con disadattamenti. Quindi, un cavo migliore e connettori ben crimpati spesso rendono più di un “gadget” RF. Inoltre, un connettore ossidato può introdurre rumore e instabilità, che poi si scambiano per problemi di propagazione. Perciò, la manutenzione preventiva è una forma di ottimizzazione antenna concreta.

Un punto spesso ignorato riguarda le tratte parallele a grondaie metalliche o ringhiere. Infatti, l’accoppiamento può modificare l’impedenza vista in stazione e alterare il pattern. Di conseguenza, conviene mantenere distanze, incroci ortogonali e fissaggi che evitino “movimenti” del coassiale al vento. L’insight è pratico: ciò che si muove, prima o poi, si rompe o cambia.

Lista operativa per un impianto antenna HF ordinato e misurabile

Una checklist riduce errori ripetuti, soprattutto quando si cambia antenna o si aggiunge un finale a stato solido. Inoltre, rende replicabili i risultati e facilita l’assistenza tra radioamatori.

1. Definire l’obiettivo: DX a basso angolo, traffico regionale, digitale a duty cycle alto, o mix.
2. Verificare vincoli meccanici: vento, tiranti, punti di ancoraggio, distanza da linee elettriche.
3. Curare il feedpoint: balun/choke adeguati, scatola stagna, drenaggio acqua, strain relief.
4. Gestire la radiofrequenza in stazione: ferriti su cavi, massa a stella, separazione RF/AF.
5. Misurare e registrare: sweep con analizzatore, note su rumore, report di collegamenti e orari.

Con questi punti, la stazione diventa un sistema controllabile. Inoltre, si crea il terreno giusto per valutare con serietà le prestazioni tra soluzioni diverse, senza auto-inganni.

Prestazioni e ottimizzazione antenna: misure, confronto sul campo e casi d’uso realistici

Valutare le prestazioni richiede più di un ROS basso. Infatti, ROS indica solo l’adattamento, non la qualità del segnale irradiato né il rumore ricevuto. Quindi, la metrica utile è il rapporto segnale/rumore, insieme alla stabilità del comportamento su giorni diversi. Inoltre, il confronto deve avvenire con condizioni simili: stessa potenza, stesso orario, e stessa direzione. Solo così si separa l’effetto antenna dalla variabilità della propagazione in HF.

Una metodologia semplice funziona bene: si sceglie un gruppo di beacon o stazioni di riferimento, poi si registrano livelli S e report RST su più sessioni. Inoltre, se disponibile, si usa un ricevitore SDR remoto come “occhio esterno” per vedere cosa arriva davvero. Così, si evita di scambiare un aumento di rumore per un aumento di segnale. Questo approccio è coerente con una mentalità ingegneristica: misurare, modificare, rimisurare.

Caso pratico: quad a 2 elementi contro lineare multibanda in un contesto semi-urbano

Si immagini una stazione semi-urbana con rumore di rete e LED. La linea multibanda permette di essere “on air” in pochi minuti, quindi è perfetta per attività quotidiana. Tuttavia, in 20 metri, il rumore di fondo può limitare i segnali deboli. In quel caso, una quad direzionale, orientata verso l’area di interesse, riduce l’influenza di sorgenti laterali e posteriori. Di conseguenza, anche senza un guadagno “da manuale”, il miglioramento percepito è spesso nel silenzio, non nel picco S.

Al contrario, quando la propagazione apre su bande alte e il rumore scende, la lineare può sorprendere per semplicità ed efficacia. Perciò, una stazione ben progettata spesso mantiene entrambe: una direttiva (quad) per spingere e una lineare per copertura e multibanda rapida. L’insight finale è strategico: la ridondanza intelligente aumenta il tempo operativo utile.

Ottimizzazione antenna: piccole modifiche, grandi effetti

L’ottimizzazione antenna raramente richiede rivoluzioni. Spesso basta spostare un feedpoint, migliorare un choke, o cambiare il routing del coassiale. Inoltre, l’uso di ferriti corrette per banda e potenza evita risultati casuali. Un altro intervento efficace riguarda l’ambiente: eliminare alimentatori switching rumorosi, o almeno filtrarli, abbassa il noise floor e rende “più forte” tutto il resto. Quindi, l’ottimizzazione non è solo antenna, ma ecosistema RF domestico.

Infine, l’accordatore va visto come strumento e non come scusa. Se un accordatore “fa tornare” un ROS basso su un carico difficile, le correnti e le perdite possono comunque essere alte. Pertanto, conviene cercare un adattamento buono già all’antenna, poi rifinire in stazione. La frase chiave per chiudere la sezione è questa: misure ripetibili battono opinioni, sempre.

Una quad può essere montata a rombo invece che a quadrato?

Sì, perché la forma a rombo mantiene la natura di loop chiuso e la lunghezza elettrica resta il parametro decisivo. Tuttavia, conviene preservare simmetria, tensionamento uniforme e un feedpoint ben protetto, così la risonanza non deriva con vento e pioggia. Inoltre, l’orientamento scelto deve rispettare i vincoli meccanici del supporto e l’area libera attorno all’antenna.

Con un finale a stato solido, quanto conta il ROS rispetto a una valvola?

Conta molto, perché molte unità a stato solido integrano protezioni che riducono potenza o disattivano lo stadio finale quando il ROS cresce. Perciò, un impianto antenna con banda passante adeguata e modo comune controllato migliora stabilità e linearità. Inoltre, si riducono interventi di protezione durante cambi rapidi di frequenza in HF.

Qual è il segnale più tipico di correnti di modo comune in una end-fed?

Un indizio comune è la variazione del ROS o del rumore toccando il coassiale, oppure rientri RF su audio e periferiche. Quindi, si installa un choke efficace vicino al punto di alimentazione e, se necessario, un secondo choke in stazione. Inoltre, ferriti sui cavi di controllo aiutano a stabilizzare l’intero sistema.

Come si valutano le prestazioni reali senza farsi ingannare dalla propagazione?

Si usano misure ripetute: sweep con analizzatore per l’adattamento, confronto su beacon o stazioni note in orari simili, e log dei report su più giorni. Inoltre, un SDR remoto può mostrare il segnale irradiato indipendentemente dal rumore locale. Così, la valutazione dell’ottimizzazione antenna diventa più oggettiva.
